一、项目基础信息：
合作厂家：嘉兴君和三维技术有限公司

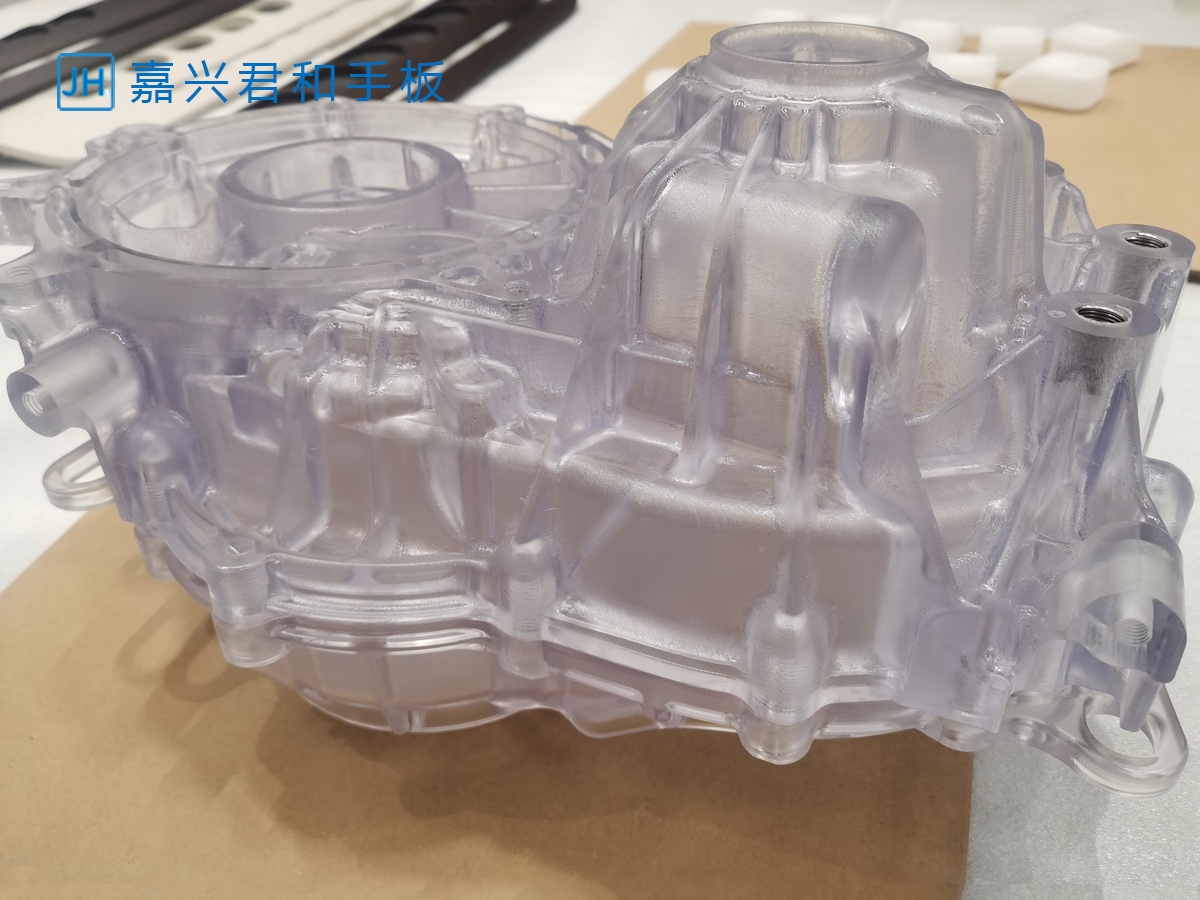

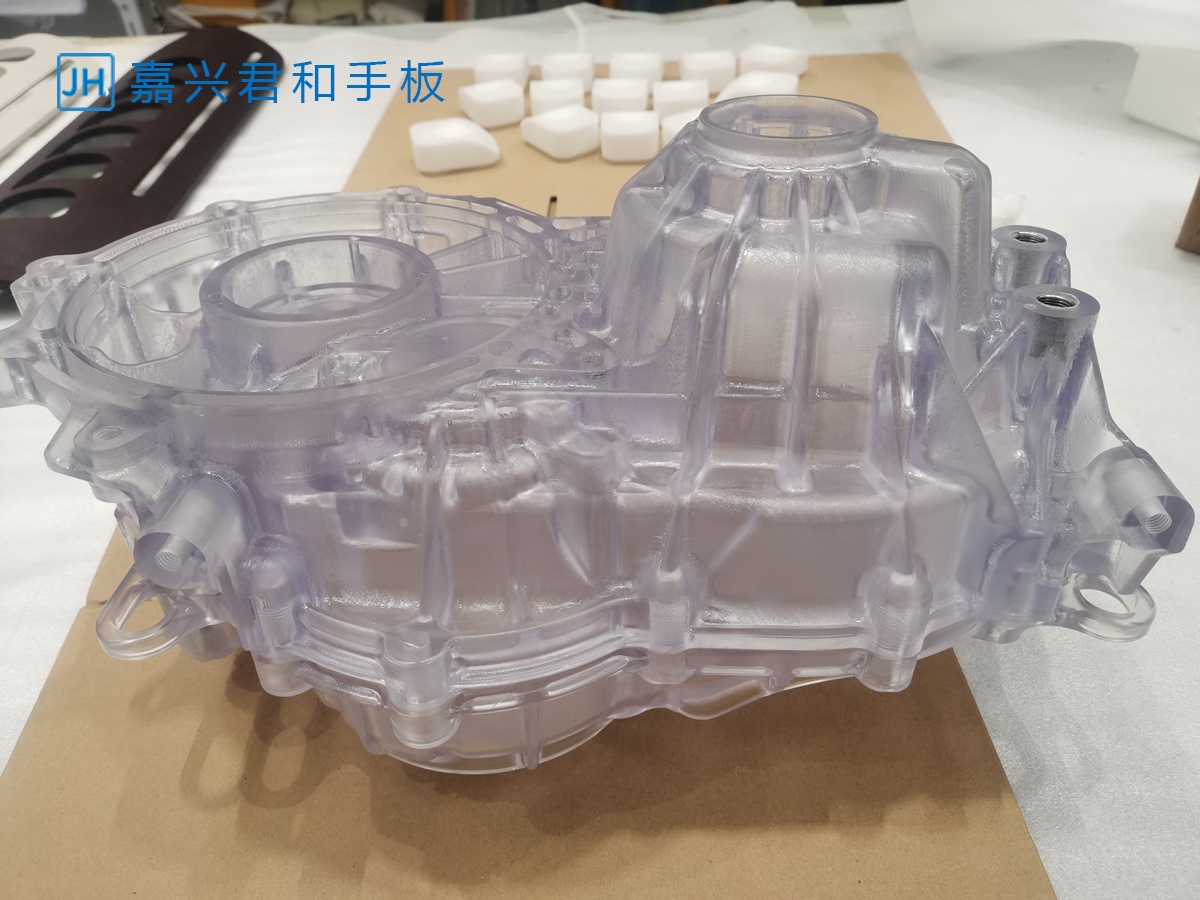

项目品类：新能源汽车传动系统变速箱壳体透明结构手板（左右配对壳体整套样机）
核心工艺：5 轴 CNC 一体化铣削、多层逐级抛光、不锈钢预埋螺纹套装配、合模匹配检测
原材料：高透明 PC（聚碳酸酯）板材
订单属性：汽车研发可视化测试样机、结构装配验证、内部油路齿轮运动观测样机
核心用途：变速箱内部传动结构可视化测试、研发装配验证、展会技术展示、方案评审样机

二、客户研发需求与难点：
1、可视化硬性要求：壳体全程透明，需完整观测内部齿轮、油路、轴承装配运动状态，不允许发白、划痕、雾面、抛光波纹；
2、复杂结构高精度：壳体布满加强筋、多层轴承安装孔、法兰安装面、螺纹柱、油道槽，多曲面深腔复杂结构，尺寸配合公差严苛；
3、装配强度需求：安装孔预埋不锈钢螺纹衬套，反复拆装测试不滑丝，左右两半壳体合模缝隙均匀；
4、材料性能标准：选用 PC 材质，兼顾高透明度、耐冲击、耐高温，适配汽车传动系统模拟工况测试；
5、研发周期紧张：整套配对壳体需同步交付，一体化完成加工、抛光、预埋、装配检测，一站式交付成品样机，减少多方外协沟通耗时。

三、嘉兴君和三维全套加工解决方案：
（1）精密 CNC 加工环节
设备配置：采用 VMC-LV855 加工中心、凯博多型号数控雕铣机，5 轴联动 CNC 一次成型复杂深腔曲面、加强筋、多层轴承位；
材质选型：整车透明测试件选用高透光 PC 板材，透光性能优异，抗冲击、耐温稳定，适配汽车研发模拟测试环境；
精度管控标准：遵循 ISO2768 塑料加工中等公差标准，轴承位、法兰密封面、定位柱等关键配合尺寸公差控制在 ±0.05mm 以内，所有安装孔、油道槽一次铣削到位，无需二次修配。
（2）透明件专项抛光工艺（汽车可视化手板专属工序）
多级无尘手工打磨：从粗砂纸逐级过渡到超细抛光膏分层打磨，去除 CNC 刀纹；
镜面精抛处理：壳体内外曲面、深腔筋位、转角无死角抛光，成品通透无雾痕，完整看清内部全部结构；
瑕疵全检：抛光完成后逐件透光检查，划痕、发白件返工重抛，保障可视化观测效果。
（3）结构装配配套加工

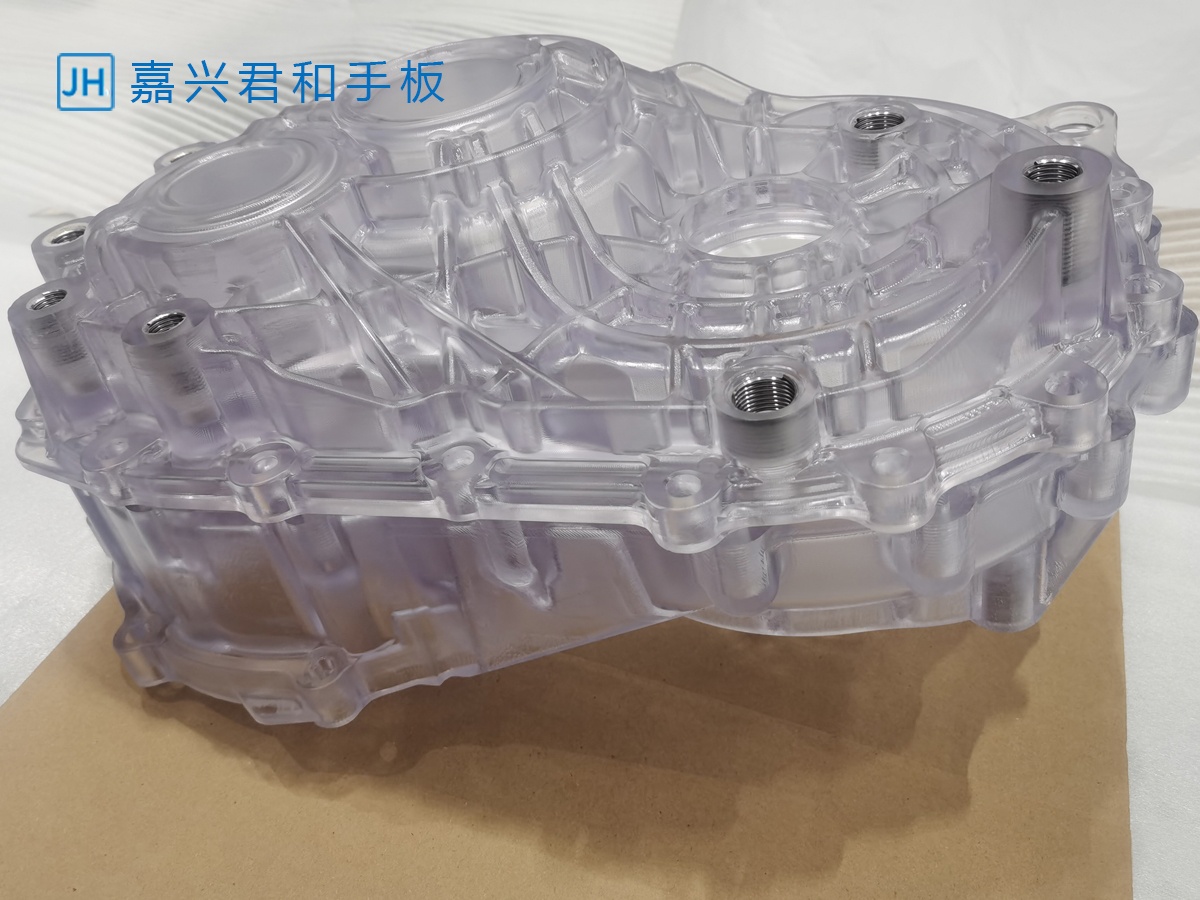

预埋不锈钢螺纹衬套：所有安装螺纹孔精准压入金属牙套，多次拆装不易滑牙，满足反复装配测试需求；

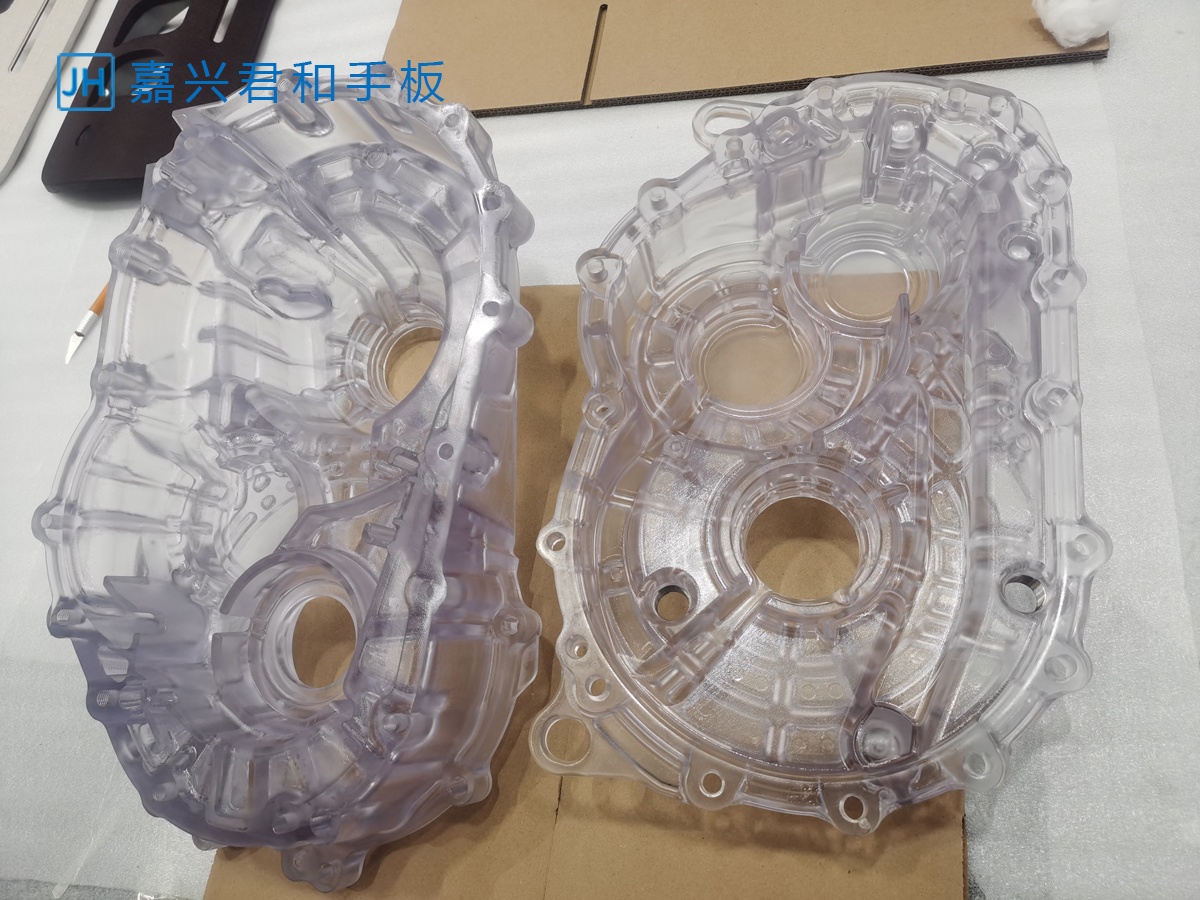

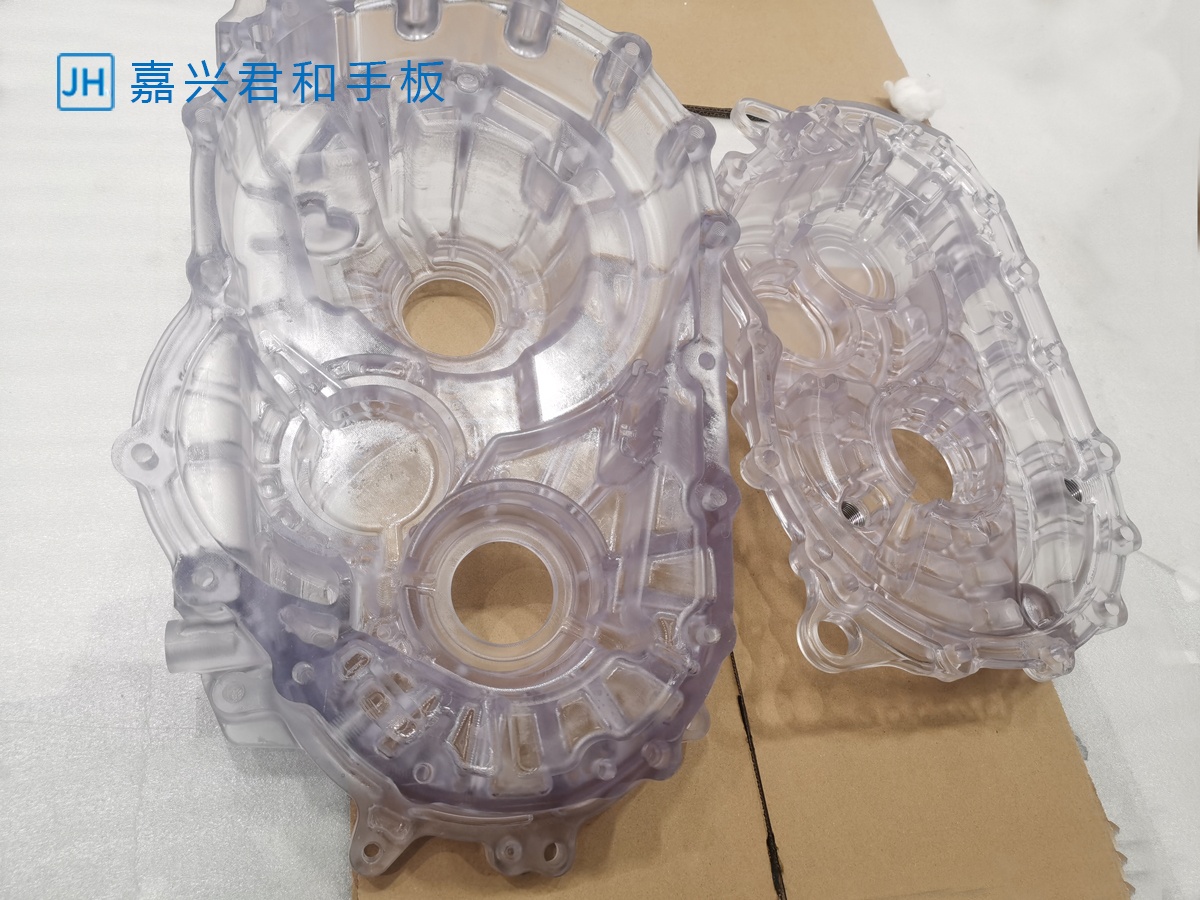

配对合模调试：左右两半壳体成套加工，出货前完成配对试装，法兰面贴合平整，间隙均匀；
完整结构还原：1:1 复刻量产壳体加强筋、油路、轴承座、悬挂安装点位，真实还原量产零件结构形态。
（4）一站式配套服务优势
全工序厂内自主完成：CNC 铣削、多级抛光、螺纹预埋、装配检测全部车间自产，无需外发抛光，大幅压缩交付周期；
特种透明件成熟工艺：可承接 PC、PMMA（亚克力）全透明 / 半透明复杂结构手板，解决深腔、多筋类透明件抛光发白难题；
汽配行业配套经验：适配新能源变速箱、电机壳体、电池包外壳、充电桩结构件等汽车研发样件打样；
完善质检流程：全尺寸三维复测、透光外观检测、配对装配测试三重质检，交付即可直接用于实验室工况测试。

四、项目落地成果：
1、成套左右配对透明变速箱壳体按期交付，PC 材质高通透效果完美实现内部结构可视化观测；
2、壳体全部轴承位、法兰、油路结构尺寸达标，螺纹衬套牢固耐用，可长期反复拆装做传动模拟测试；
3、通透无划痕的外观样机可直接用于车企内部方案评审、行业技术展会展示、高校实验室研发教学；
4、一站式加工服务省去客户对接机加工、抛光、五金配套多家供应商的沟通成本，缩短新品研发迭代周期，降低前期开模试错成本。

五、厂家企业实力介绍：
嘉兴君和三维技术有限公司厂区坐落于浙江省嘉兴市秀洲区王店镇河宝桥，深耕快速成型手板行业十余年，团队均拥有 10 年以上手板加工实操技术经验，自有 VMC-LV855 加工中心、多型号凯博数控雕铣机全套数控加工设备。
业务覆盖家电数码手板、汽车汽配快速样件、医疗器械壳体、航空工业模型、文创工艺品等多领域样品定制；可承接 30 余种工程塑胶 CNC 加工、3D 打印树脂样件、铝合金 / 铜 / 钣金金属件打样。
配套完整表面处理车间，支持抛光、无尘喷油、丝印、电镀、金属阳极氧化等全工艺处理；塑胶加工遵循 ISO2768 公差标准，精密件尺寸公差可稳定控制在 ±0.05mm 区间，满足汽车、医疗等高精度研发测试需求。
企业坚守质量为本，效率当先服务理念，以「让设计更快捷，让研发更高效」作为经营导向，秉持至诚至博、敬业乐群、任重道远、戮力同心的企业文化，为各行业新产品研发提供稳定可靠的快速成型配套服务。

六、可承接业务范围：
1、外观验证手板：产品外观尺寸、配色、曲面效果验证，展会招商、客户送样样机制作；
2、结构功能手板：3 轴 / 5 轴 CNC 精密加工，完整复刻内部结构，适配装配、工况、强度、可视化等各类研发测试；
3、特种材质样件：透明 PC / 亚克力、耐高温 PEI、高强度 PEEK、阻燃 ABS 等工程塑料件；铝合金、钣金金属壳体样件；
4、行业专项定制：新能源汽车变速箱 / 电机壳体、医疗设备整机外壳、家电整机结构件、航空工业零件样机；
5、一体化配套服务：图纸工艺评估、精密 CNC 加工、透明件镜面抛光、五金预埋、喷油丝印、成套组装一站式交付。
